高低温冲击试验箱

时间:2021-11-10 来源:广州精秀热工

高低温冲击试验箱系统结构可分为高温槽(预热区)、低温槽(预冷区)、测试槽(室温区)三部份,采用独立槽区风路切换方式可将低温槽、高温槽的冷热量或者室温空气导入测试槽,使测试槽的试验样品能够在低温、高温、室温环境之间快速转换,试验过程试验样品不移动。本试验箱适用于考核整机产品、元器件、零部件、材料等经受温度急剧变化的能力,该温度冲击试验藉以在最短时间内评估试验样品因热胀冷缩所引起的化学变化或物理伤害,能够了解试验样品一次或连续多次因温度变化而带来的影响。影响温度变化试验的主要参数为温度变化范围的高温和低温温度值、试验样品在高温和低温下的保持时间、以及试验的循环次数等因素。高低温冲击试验箱是金属、塑料、橡胶、电子等材料行业必备的测试设备。

高低温冲击试验箱

工作原理:

高低温冲击试验箱内置低温区、高温区、试验区三个部分,三个区分别独立,三个箱体间通过风门切换不需移动试验产品,冲击常温时,通过鼓风机,把环境温度导入试验空间,排除试验空间热量或冷量,同时高低温槽风门关闭,冲击低温时,高温和常温槽风门关闭,低温槽与试验箱相通,瞬间把预存冷量导入试验箱,冲击高温时,低温和常温槽风门关闭,高温槽与试验箱相通,瞬间把预存热量导入试验箱从而达到温度快速交变的目的。

工作原理

技术参数:

标称容积:200L
内箱尺寸:W650mm*D670mm*H460mm
外箱尺寸:W1710mm*D1932mm*H2010mm
试验方式:气动风门切换2温室或3温室方式
预热温度上限:+280℃
预冷温度下限:-70℃
高温冲击范围:+60℃~+250℃
低温冲击范围:-10℃~-55℃
温度偏差:≤±2.0℃(空载)
温度恢复时间:≤5min 暴露条件如下,高温暴露(+250℃:30 分钟)←→低温暴露(-40℃:30 分钟)
升温速率:常温~+280℃≤40min,升温时间为高温室单独运转时的性能
降温速率:常温~-70℃≤80min,降温时间为低温室单独运转时的性能
温度恢复条件:试样:塑料封装集成电路(均布),传感器位置:试样的进风口 负载:1kg 的 IC 芯片
试验箱承重:30Kg
噪声:A 声级≤75dB(A) (大门前 1m 离地面高度 1.2m 处,自由空间中)
外壳材料:双面镀锌钢板,表面喷塑处理
顶盖材料:不锈钢板SUS304
绝热材料:硬质聚氨脂+玻璃纤维棉
试验箱构成:高温室、低温室、驱动装置、制冷机组
控制器:7寸 800*400点阵TFT彩色LCD显示屏
控制器运行方式:定值方式
控制器设定方式:触摸式(电压)
设定范围:根据设备的工作温度范围调整(上限+5℃,下限-5℃)
电压、频率:AC380V±10% 50Hz±10%,三相四线+保护地线
装机功率: 66kW,最大额定电流为 105A
接地电阻:保护地线接地电阻小于 4Ω
冷却循环水:(水温≤ +30℃(不结冰);水压:0.3MPa~0.45MPa,流量:12T/H)
压缩空气:0.4~0.7MPa
安全装置:漏电保护器、箱内超温保护器、风机过热保护器、压缩机超压、压缩机过热保护、样品超温保护、却相机相序保护

满足试验标准:

GB/T2423.1﹣2001 试验 A:低温试验方法
GB/T2423.2﹣2001 试验 B:高温试验方法
GB/T2423.22﹣2001 试验 N:温度变化试验方法
GJB150.3A-2009 高温试验
GJB150.4A-2009 低温试验
GJB150.5A-2009 温度冲击试验

验收标准:

GB/T5170.2-2008

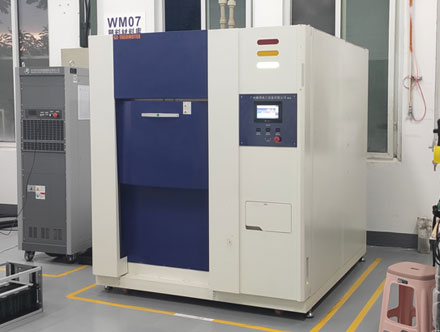

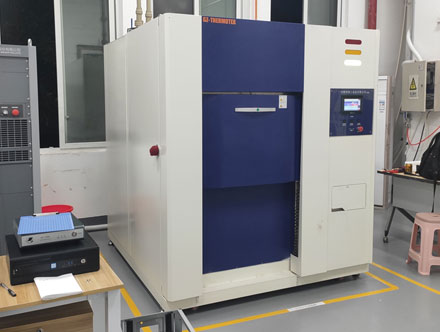

产品实拍:

高低温冲击试验箱
高低温冲击试验箱
高低温冲击试验箱
高低温冲击试验箱
