三箱式高低温冲击试验箱

时间:2021-11-10 来源:广州精秀热工

三箱式高低温冲击试验箱主要用来测试材料结构或复合材料,在瞬间下经极高温及极低温的连续环境下所能忍受的程度,藉以在最短时间内试验其热胀冷缩所引起的化学变化或物理伤害。适合电子、电器、车辆、金属、化学、建材、通讯组件、国防工业、航天工业、电子芯片IC、IT等物理性变化的测试之用,可确认产品的质量及改善产品的品质。

三箱式高低温冲击试验箱

工作原理:

三箱式高低温冲击试验箱 内置低温区、高温区、试验区三个部分,三个区分别独立,三个箱体间通过风门切换不需移动试验产品,冲击常温时,通过鼓风机,把环境温度导入试验空间,排除试验空间热量或冷量,同时高低温槽风门关闭,冲击低温时,高温和常温槽风门关闭,低温槽与试验箱相通,瞬间把预存冷量导入试验箱,冲击高温时,低温和常温槽风门关闭,高温槽与试验箱相通,瞬间把预存热量导入试验箱从而达到温度快速交变的目的。

工作原理

技术参数:

标称容积:210L
内箱尺寸:W600mm*D700mm*H500mm
外箱尺寸:W1490mm*D2060mm*H1900mm
试验方式:三厢结构,气动风门切换2温区或3温区
预热温度上限:+200℃
预热室温度上升时间:RT~+200℃≤40min(空载)
预冷温度下限:-75℃
预冷室温度下降时间:RT~-70℃≤90min(空载)
温度冲击范围:-55℃~+150℃
温度波动度:≤±0.5℃
温度偏差:≤±3.0℃
转换时间偏差:≤15s
温度恢复时间:≤5min
温度恢复条件:试样:塑料封装集成电路(均布),传感器位置:试样的进风口 负载:1kg 的 IC 芯片
试验箱承重:30Kg
噪声:A 声级≤75dB(A) (大门前 1m 离地面高度 1.2m 处,自由空间中)
外壳材料:双面镀锌钢板,表面喷塑处理
顶盖材料:不锈钢板SUS304
绝热材料:硬质聚氨脂+玻璃纤维棉
试验箱构成:高温室、低温室、驱动装置、制冷机组
控制器:7寸 800*400点阵TFT彩色LCD显示屏
控制器运行方式:定值方式
控制器设定方式:触摸式(电压)
设定范围:根据设备的工作温度范围调整(上限+5℃,下限-5℃)
电压、频率:AC380V±10% 50Hz±10%,三相四线+保护地线
装机功率: 40kW,最大额定电流为65A
接地电阻:保护地线接地电阻小于 4Ω
冷却循环水:(水温≤ +30℃(不结冰);水压:0.3MPa~0.45MPa,流量:12T/H)
压缩空气:0.4~0.7MPa
安全装置:漏电保护器、箱内超温保护器、风机过热保护器、压缩机超压、压缩机过热保护、样品超温保护、却相机相序保护

满足试验标准:

GB/T2423.1﹣2001 试验 A:低温试验方法
GB/T2423.2﹣2001 试验 B:高温试验方法
GB/T2423.22﹣2001 试验 N:温度变化试验方法
GJB150.3A-2009 高温试验
GJB150.4A-2009 低温试验
GJB150.5A-2009 温度冲击试验

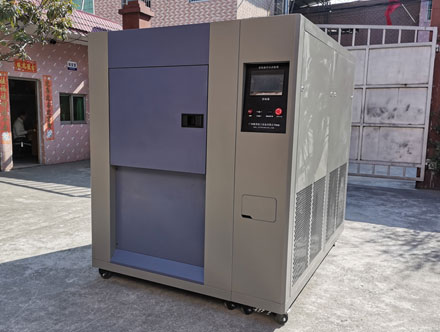

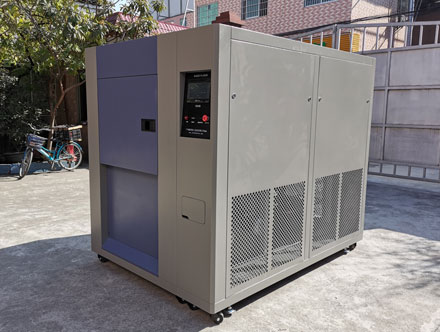

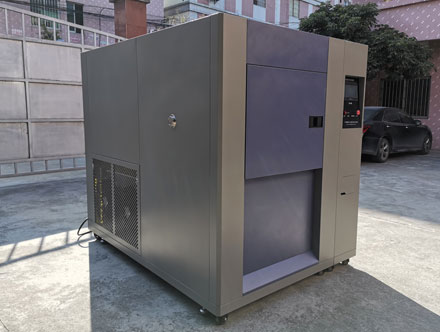

产品实拍:

三箱式高低温冲击试验箱
三箱式高低温冲击试验箱
三箱式高低温冲击试验箱
三箱式高低温冲击试验箱
