气密性检测仪

时间:2021-11-10 来源:广州精秀热工 点击:次

气密性检测设备是运用气密性检测与自动化检测相结合,可以根据根客户要求采用本公司研制的气密性检测仪,测试台采用PLC主控,触摸屏中文显示操作;采用汽动原理快速装夹产品,耐磨硅胶做为密封元件,通知高精度压力变送器检测产品内部在恒压过程中,所产生的压力上下限进行对产品密封性的判断。夹具根据客户提供产品设计对多样化产品最高达到90%以上的通用性夹具。测试过程分布进行,OK自动进入下一步检测,NG对应指示灯亮,并声光报警;检测设备所用配件采用进口及国内知名品牌,工作稳定可靠。

气密性检测仪

检测原理:

气密性检测仪是一种通用型气体检测仪器,本产品适用于泄漏检测、密封检测以及防水检测。气密性检测仪配合测试夹具将对应标准压力的压缩气体施加到被测产品内壁或者外壁,然后切断充气回路,如果被测产品有泄漏,则仪器会准确监测到细微的压力变化,然后仪器处理器会通过分析对比设定的参数标准作出准确判定,并通过声光报警输出OK/NG,测试结果仪器电脑会以EXCL表格形式存储,可由USB接口导出到优盘。

产品功能:

人机交互界面:7寸触摸屏。
传感器:美国进口芯片定制,关键零部件均采用进口部件。
机箱:采用高散热航空铝喷涂。
自动化通讯端口:RS232/IO接口/外控接口。
数据导出:标配USB数据导出端口。
报警模式:声音/指示灯。

检测方法:

气密性检测仪采用直压式原理,以压缩空气(或者负压)为介质对产品检测,是一款无损检测仪器。通过外部夹具密封工件,是被测工件形成独立的密封内腔。往被测工件内充入内压缩空气(或者负压)。通过其精度高,功能齐全特点检测工件内压力变化来判断工件是否合格。

1、仪器/夹具接通电源气源,仪器测试端口对接夹具模具端口,夹具控制信号线对接仪器外控接口。

2、通过人机交换界面登录,调取测试参数组,调试测试压力后进入测试界面即可正常使用。

检测方法

技术参数:

技术参数

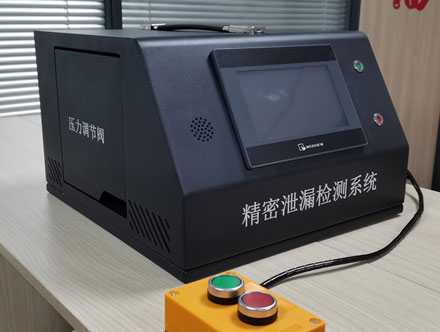

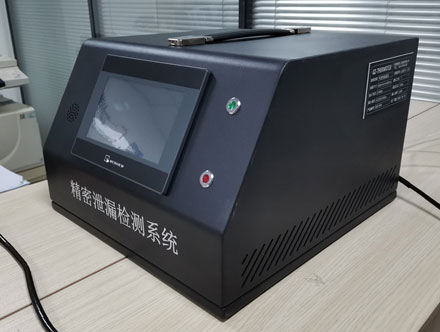

产品实拍:

气密性检测仪
气密性检测仪

工装治具实拍:

工装治具
