一、散热风扇测试面临的挑战
散热风扇广泛应用于电子设备、通信基站、服务器、工业控制柜等领域，其性能直接影响整个系统的散热效果与稳定性。然而，散热风扇的测试并非易事，不同应用场景对风扇的风量、风压、噪声、转速等参数有着不同的要求，传统测试设备往往难以同时满足多种测试需求。
其次，散热风扇的尺寸规格繁多，从 20mm 的微型风扇到 120mm 的轴流风扇，不同尺寸的风扇需要不同的测试夹具和不同量程的测试设备。这就要求测试设备具备宽广的量程覆盖能力和灵活的夹具配置。此外，随着直流无刷风扇的普及，PWM 调速测试也成为散热风扇测试的重要环节。针对这些行业普遍存在的测试难点，广州精秀热工设备有限公司推出的 JX-WT60 风量风压测试台，为各类散热风扇的性能检测提供了高适配性的专业方案。
二、JX-WT60 的多场景适应能力

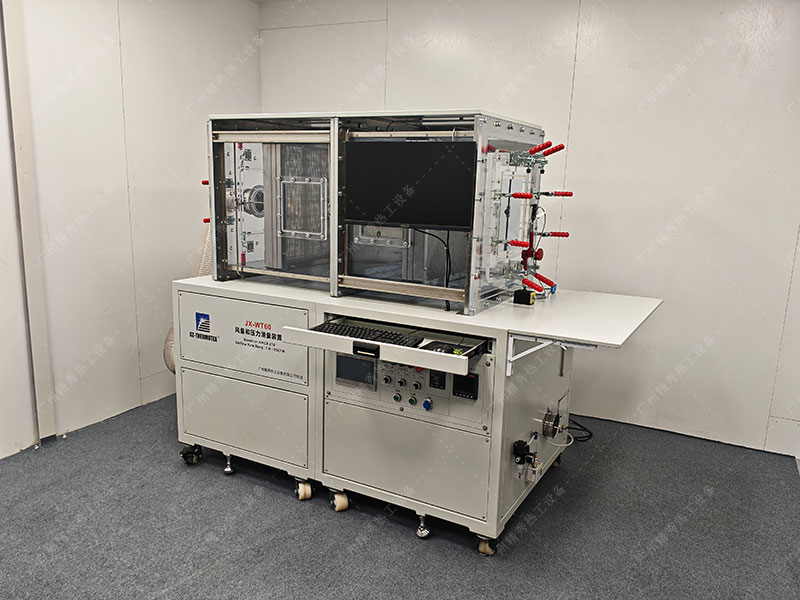

广州精秀热工设备有限公司研发的 JX-WT60 风量和压力测量装置，凭借其宽广的风量范围（1.0～95CFM）和灵活的喷嘴组合设计，能够满足从微型散热风扇到较大尺寸轴流风扇的测试需求。设备配置的 5 个不同规格喷嘴可以单独使用或组合使用，覆盖了 0.88CFM 到 110.1CFM 的全量程，能够适应各种规格的散热风扇测试。

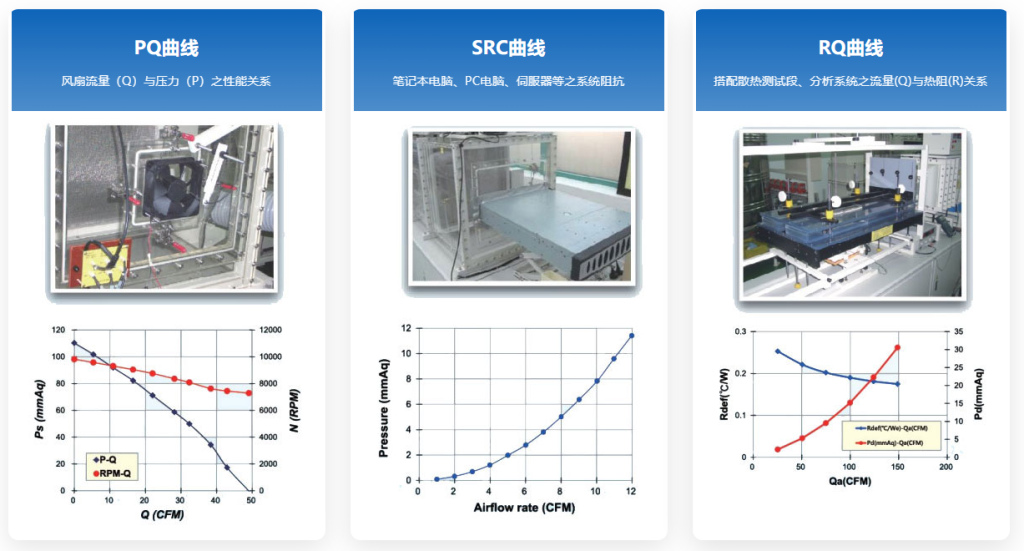

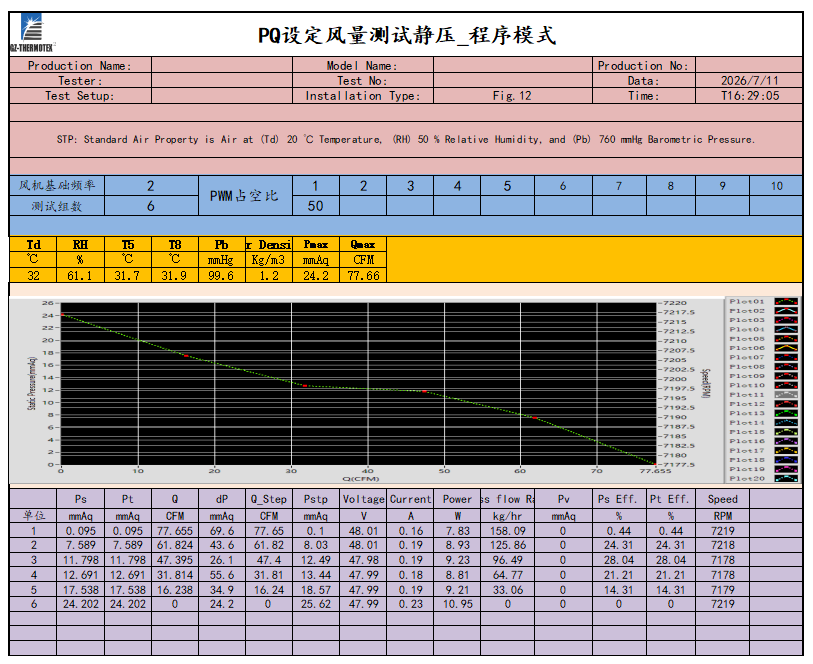

在散热风扇测试中，PQ 曲线（压力 – 流量曲线）是评估风扇性能的核心指标。JX-WT60 的上位机软件能够自动生成精准的 PQ 曲线测试报表，支持设定风量测试静压模式和设定静压测试风量模式，可以根据不同风扇类型和测试需求选择合适的测试模式。转速控制模式支持直流控制之定电压、PWM、定转速三种方式，完全满足了直流无刷散热风扇的测试需求。
三、SRC 曲线与系统阻抗测试
除了 PQ 曲线外，SRC 曲线（系统阻抗曲线）也是散热风扇测试的重要内容。在实际应用中，散热风扇并不是孤立工作的，而是与散热器、风道、柜体等组成完整的散热系统。系统阻抗特性直接影响风扇的实际工作点和散热效果，因此测量系统阻抗对于优化散热设计至关重要。
依托在热工测试领域的技术积累，广州精秀热工设备有限公司为 JX-WT60 搭载了专业的风量 – 系统阻抗测试功能，能够自动生成 SRC 曲线测试报表，帮助工程师了解散热系统的阻抗特性，从而优化风扇选型和系统设计。这一功能对于服务器、通信基站等高密度散热场景尤为重要，能够有效提升整体散热性能。
四、一机多用的测试解决方案
对于需要测试多种类型散热风扇的企业而言，JX-WT60 提供了一机多用的测试解决方案。设备最大测试物开口尺寸为 100mm×100mm，可以容纳市面上大多数散热风扇。配套的固定夹具配有导管和快速夹钲，方便固定和拆装风管以及拆装被测样品的治具，大幅提升了测试效率。
综合来看，广州精秀热工设备有限公司的 JX-WT60 凭借其宽广的量程覆盖、全面的测试功能、灵活的控制模式以及便捷的夹具设计，能够满足散热风扇多场景测试需求。无论是微型风扇还是较大尺寸轴流风扇，无论是交流风扇还是直流无刷风扇，都能在同一台设备上完成专业的性能测试，是散热风扇行业的理想测试设备。
