双工位户外摄像头气密性测试工装夹具设计

户外摄像头作为户外安防用品，使用环境比较恶劣，需要在风雨天气中正常工作。户外摄像头的防水等级需要达到IP67等级，所以厂家在摄像头组装完成后都会对摄像头进行IP67防水检测。



在国内的气密性检测设备发展还不成熟之前，厂家有的是用进口的气密性检测设备，有的是用泡水方法进行气密性检测。但是进口的仪器价格很高，而且售后服务很不方便；泡水检测虽然便宜但是操作起来比较麻烦，不适合工厂的批量性气密性测试要求。



IP67等级气密性检测仪适应市场需求推出的正负压气密性检测设备，可以精确检测出产品的微小泄漏，测量精度可以达到1pa，支持正压充气测试和负压真空检测两种测试方法。并且根据客户测试要求不同，分别有高中低三种压力仪器可供选择，测试量程从-100kpa～1500kpa 可供选择。



户外摄像头客户的测试要求：

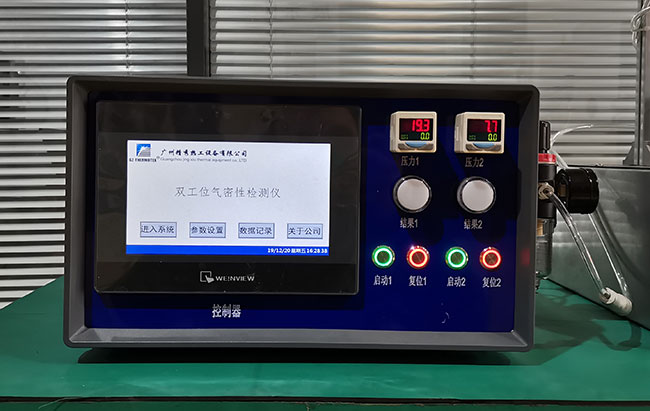

客户的产量比较大。平均日产2000个户外摄像头，单工位的气密性检测仪已经无法满足客户的测试产量，海瑞思科技为客户定制了这台非标户外摄像头气密性检测设备，同时可以测试两个产品，而且两个独立判断产品的泄漏情况，双方不受影响，气密性测试结果精准，同时一台仪器，两个工位，只需要一个人工操作，节省了人力、物力；



设备参数如下：



1、测试压力量程选择：客户是要用正压进行检测，为客户选择的测试压力量程是0-150kpa 的标准量程。



2、测试压力：因为客户要测试的防水等级是IP67，为客户设置了12kpa的测试压力。



3、测试时间：我们要测试的产品内部空间比较大，进气时间是7s，稳压时间是5s ，测试时间是7s ，测试两个产品的完整时间是19s，平均测试一个产品的时间是10s。
