充电插头IP67防水等级测试工装夹具设计

一般的充电插头是没有防水能力的，所以一般用在室内。但是有些需要在户外使用的充电插头或者工业充电插头，需要具备更高的密封性。为了达到室外充电的使用要求，需要做防水处理。对于防水插头防水性能的主要评定标准是依据IP防护等级。看防水插头防水性能如何，主要看IPXY的后面第二位数字Y，第2位数字是从0到8，最高等级为8，是避免水以各种形式进入设备外壳的保护程度，因此连接器的防护最高等级为IP68。



一般用在户外的防水插头，防水级别要达到IP67，如果是在靠近水域附近，比如船上，或者海边，最好可以达到IP68。



今天我们要做防水测试的这款插头，防水等级需要达到IP67。从产品图片上可以看出，此产品是由橡胶铸成的一个整体。不锈钢插头和充电头之间也通过缠绕防水带做了防水处理。我们要检测的地方就是这些连接处会不会有漏水的可能性。




对于产品的防水测试，我们采用的是压力衰减法进行测试。根据产品的防水等级和产品特点，确定产品的测试压力，将特定的测试气压充入到产品的内部或者产品的测试模具表面。传感器通过感知产品内部气压的变化，判断产品是不是存在泄漏。因为测试中介是压缩空气，所以对测试产品没有任何的伤害。目前市场上有很多气密性检测仪，质量和价格也是参差不齐，判断一台气密性检测仪的好坏，主要是看测试的精确度和稳定度。气密性检测仪，稳定性强，提供免费试用服务。售后服务好，提供广东省内24小时的售后服务，我司气密性检测仪已经在上千家工厂使用，为客户的产品质量保驾护航。

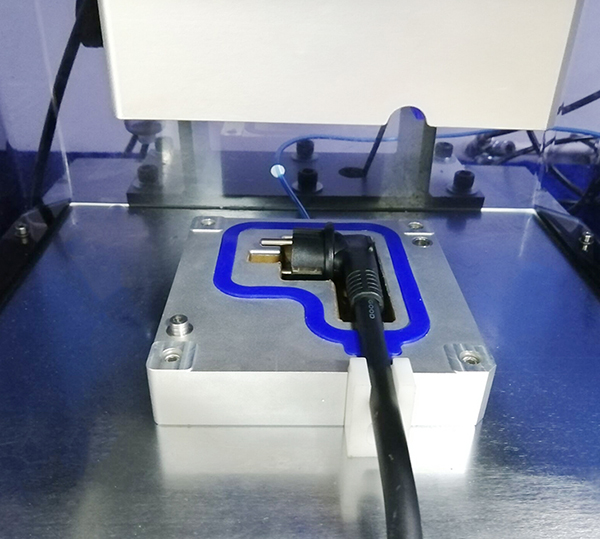

因为产品没有充气口，根据产品外形做了一个测试模具，将测试品放在模具内部，向模具内部充入测试压力，因为模具的空间是一定的，压力是一定的，如果测试产品不存在泄漏，气压就会在测试产品表面和模具的缝隙内部，气压保持不变。如果测试产品存在泄漏，模具内的气压就会泄漏到产品内部，模具内部的气压就会下降。气密性检测仪内部的传感器，可以快速敏锐的捕捉到模具内部气压的变化并且通话数据显示在显示屏上。气密性检测设备配备高精度传感器，精度为0.2%FS.检测结果更加客观和精确。





通常，气密性检测设备由气密性检测仪和测试工装和模具组成，测试工装和模具需要根据客户的测试产品定制。一般情况下设计和生产测试工装的时间是15天。下图使我们为充电插头做的完整的气密性检测设备。设置好测试参数，将仪器和工装连接上起源和电源即可开始流水线上的防水测试。
