三箱冷热冲击试验箱

三箱冷热冲击试验箱系统结构可分为高温槽(预热区)、低温槽(预冷区)、测试槽(室温区)三部份,采用独立槽区风路切换方式可将低温槽、高温槽的冷热量或者室温空气导入测试

全国服务热线: 132-4733-3419(微信同号)
  • 产品简介

    三箱冷热冲击试验箱系统结构可分为高温槽(预热区)、低温槽(预冷区)、测试槽(室温区)三部份,采用独立槽区风路切换方式可将低温槽、高温槽的冷热量或者室温空气导入测试槽,使测试槽的试验样品能够在低温、高温、室温环境之间快速转换,试验过程试验样品不移动。本试验箱适用于考核整机产品、元器件、零部件、材料等经受温度急剧变化的能力,该温度冲击试验藉以在最短时间内评估试验样品因热胀冷缩所引起的化学变化或物理伤害,能够了解试验样品一次或连续多次因温度变化而带来的影响。影响温度变化试验的主要参数为温度变化范围的高温和低温温度值、试验样品在高温和低温下的保持时间、以及试验的循环次数等因素。冷热冲击试验箱是金属、塑料、橡胶、电子等材料行业必备的测试设备。


    三箱冷热冲击试验箱

    工作原理

    三箱冷热冲击试验箱内置低温区、高温区、试验区三个部分,三个区分别独立,三个箱体间通过风门切换不需移动试验产品,冲击常温时,通过鼓风机,把环境温度导入试验空间,排除试验空间热量或冷量,同时高低温槽风门关闭,冲击低温时,高温和常温槽风门关闭,低温槽与试验箱相通,瞬间把预存冷量导入试验箱,冲击高温时,低温和常温槽风门关闭,高温槽与试验箱相通,瞬间把预存热量导入试验箱从而达到温度快速交变的目的。


    三箱冷热冲击试验箱工作原理图

    技术参数

    型号:TST70W65/100W65/200W55/300W55
    标称容积:70/110/200/300 (L)
    试验方式:气动风门切换2温室或3温室方式
    高温室性能:预热上限温度(+200℃)
    高温室升温速率:(+70℃→+200℃≤20min)
    低温室性能:预冷下限温度(-75℃)
    低温室降温速率:(+70℃→-150℃≤80min)
    试验室温度偏差:±2.0℃
    试验室高温冲击范围:(+70℃→+150℃)
    试验室低温冲击范围:(-10℃→-55℃)
    试验室温度恢复时间:≤5min
    试样篮高低温室转换时间:≤10s
    试样搁架承载能力:30kg
    试样重量:7.5kg/10kg
    样品篮有效内部尺寸(mm):410*460*370 / 650*460*370 / 650*460*670 / 970*460*670
    外部尺寸(mm):1470*1850*1870 / 1710*1850*1870 / 1710*1850*1870 / 2030*1850*1870
    使用环境:(温度:5~35℃,相对湿度:≤85%RH,大气压力:86~106KPa)
    外壳材料:双面镀锌钢板,表面喷塑处理
    顶盖材料:不锈钢板SUS304
    绝热材料:硬质聚氨脂+玻璃纤维棉
    试验箱构成:高温室、低温室、驱动装置、制冷机组

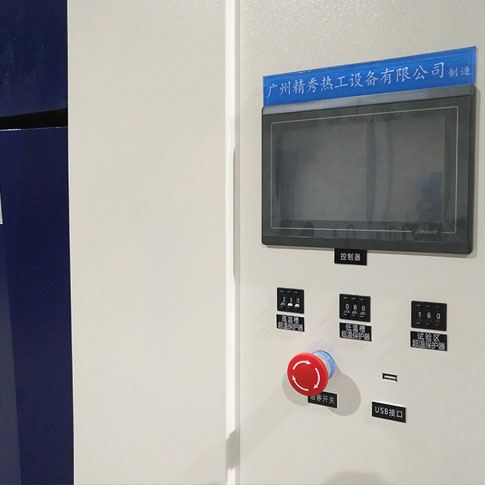

    控制器:7寸 800*400点阵TFT彩色LCD显示屏
    控制器运行方式:定值方式
    控制器设定方式:触摸式(电压)
    设定范围:根据设备的工作温度范围调整(上限+5℃,下限-5℃)
    试验室设定范围:(冲击上限+220℃,冲击下限:-80℃)
    控制方式:抗积分饱和PID,BTC配合调温控制方式
    电源:AC380V±10% 50HZ±10% 三相四线+保护地线
    功率(kW):36/38/40/42
    重量(kg):1400/1450/1500/1550
    冷却循环水:(水温≤30;水压:0.4~0.7MPa)
    压缩空气:0.4~0.7MPa
    安全装置:漏电保护器、箱内超温保护器、风机过热保护器、压缩机超压、压缩机过热保护、样品超温保护、却相机相序保护

    满足试验标准

    GB/T2423.1﹣2001 试验A:低温试验方法

    GB/T2423.2﹣2001 试验B:高温试验方法

    GB/T2423.22﹣2001 试验N:温度变化试验方法

    GJB150.3A-2009 高温试验

    GJB150.4A-2009 低温试验

    GJB150.5A-2009 温度冲击试验

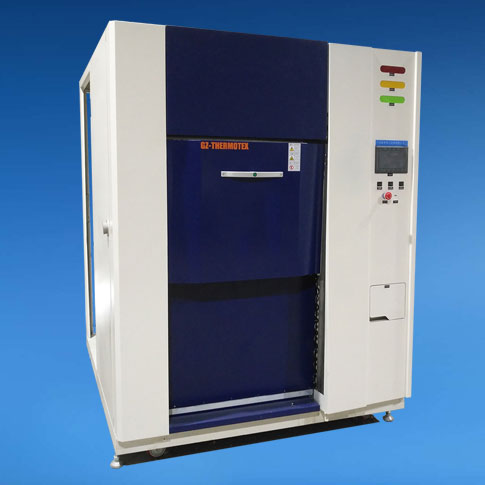

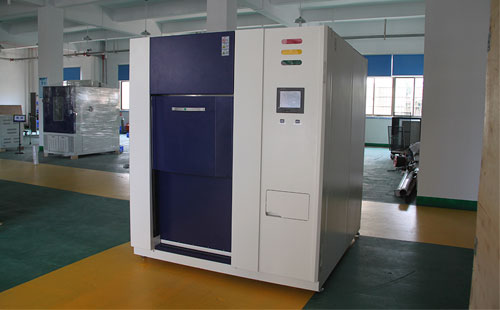

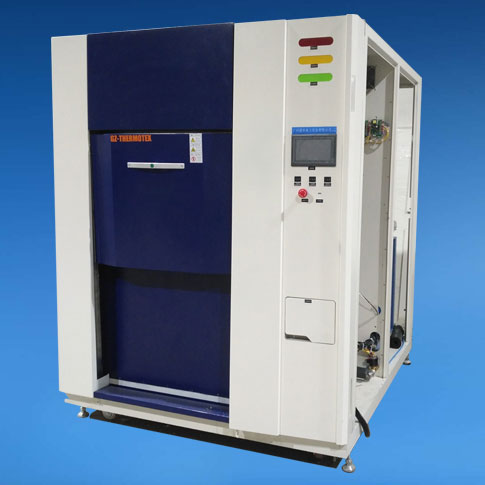

    产品实拍

    冷热冲击试验箱
