冷热冲击试验箱

三厢式冷热冲击试验箱是唯一一款能在产品静态下做温度冲击测试的设备,这款冷热冲击试验箱总共有三层,上层高温区,中间是测试区,下层低温区,试验产品是放在在中间的测试区

全国服务热线: 132-4733-3419(微信同号)
  • 产品简介

    冷热冲击试验箱又名高低温冲击试验箱,冷热冲击试验箱又有两厢式和三厢式之分,三厢式冷热冲击试验箱是唯一一款能在产品静态下做温度冲击测试的设备,这款冷热冲击试验箱总共有三层,上层高温区,中间是测试区,下层低温区,试验产品是放在在中间的测试区(冷空气或者热空气交替更换的区域),主要的原理就是通过上下的高低温空气循环通过各自的阀门进行冷热冲击试验。冷热冲击试验箱可以模拟出试验产品在瞬间下经及高温及极低温的连续环境下所能忍受的程度,即以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害。适用的对象包括金属、塑料、橡胶、电子...等材料,可作为其产品改进的依据或参考。


    冷热冲击试验箱

    应用领域

    冷热冲击试验箱适用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业,国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害,可确认产品的品质,从精密的IC到重机械的组件,都会用到,是各领域对产品测试的必不可少的一款测试设备。

    技术参数

    三厢式冷热冲击试验箱
    型号 标准系列
    TST70W65 TST00W65 TST200W55 TST300W55
    标称容积 70 110 200 300
    试验方式 气动风门切换2温室或3温室方式
    性能 高温室 预热上限温度 (+200℃)
    升温速率*1 (+70℃→+200℃≤20min)
    低温室 预冷下限温度 预冷下限温度:-75℃
    降温速率*1 (+70℃→-150℃≤80min)
    试验室 温度偏差 ±2.0℃
    高温冲击范围 (+70℃→+150℃)
    低温冲击范围 (-10℃→-55℃)
    温度恢复时间*2 ≤5min*3
    试样篮高低温室转换时间 ≤10s
    试样搁架承载能力 30kg
    试样重量 7.5kg 7.5kg 10kg 10kg
    样品篮有效内部尺寸mm W 410 650 650 970
    H 460 460 460 460
    D 370 370 670 670
    外部尺寸mm W 1470 1710 1710 2030
    H 1850 1850 1850 1850
    D 1870 1870 1870 1870
    使用环境 温度:5~35℃,相对湿度:≤85%RH,大气压力:86~106KPa
    材料 外壳材料 双面镀锌钢板,表面喷塑处理
    顶盖材料 不锈钢板SUS304
    绝热材料 硬质聚氨脂+玻璃纤维棉
    试验箱构成 高温室 加热器 镍铬合金电热丝式加热器
    风机 高温、环境温度暴露时公用离心风机,预热压轴流风机
    低温室 加热器、冷却器 镍铬合金电热丝式加热器,翅片式冷却器,蓄冷器
    风机 离心风机
    驱动装置 气动气缸 样品篮驱动用
    空气压缩机 提供驱动气动风门的压缩空气(选购件)
    制冷机组 制冷方式 机械压缩二元复叠制冷(水冷)
    制冷压缩机 半密封压缩机
    制冷剂 R404a/R23
    冷凝仪 不锈钢焊板式换热器
    控制器 显示器 7"800*400点阵TFT彩色LCD显示屏
    运行方式 定值方式
    设定方式 触摸式(电压)
    设定范围 根据设备的工作温度范围调整(上限+5℃,下限-5℃)
    试验室:冲击上限+220℃,冲击下限:-80℃
    显示分辨率 时间:0.1min;温度:0.1℃
    输入 热电偶
    控制方式 抗积分饱和PID,BTC配合调温控制方式
    电源 AC380V±10% 50HZ±10% 三相四线+保护地线
    功率(kW) 36 38 40 42
    重量(kg) 1400 1450 1500 1550
    冷却循环水 水温:≤30;水压:0.4~0.7MPa;
    压缩空气 0.4~0.7MPa
    标准配置 试验箱状态表示灯,引线孔(φ50或φ100)1个,累时器1个,脚轮6个,调整脚4个
    选购附件 空气压缩机,引线孔胶塞
    安全装置 漏电保护器,箱内超温保护器,风机过热保护器,压缩机超压,压缩机过热保护,样品超温保护,却相机相序保护

    操作流程

    一般来说,冷热冲击试验箱操作分为五部走:预处理、初始检测、试验、恢复、最后检测。下面就由广州精秀热工设备有限公司工程师和大家一起分享一下详细流程内容:


    1、预处理:将被测样品放置在正常的试验大气条件下,直至达到温度稳定。

    2、初始检测:将被测样品与标准要求对照,符合要求后直接放入高低温冲击试验箱内即可。

    3、试验:

    (1)试验样品应按标准要求放置在试验箱内,并将试验箱(室)内温度升到指定点,保持一定的时间至试验样品达到温度稳定,以时间长都为准。

    (2)高温阶段结束后,在5min内将试验样品转换到已调节到-55℃的低温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长都为准。

    (3)低温阶段结束后,在5min内将试验样品转换到已调节到70℃的高温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长都为准。

    (4)重复上述实验方法,以完成三个循环周期。根据样件大小与空间大小,时间可能会略有误差。

    4、恢复:试验样品从试验箱内取出后,应在正常的试验大气条件下进行恢复,直至试验样品达到温度稳定。

    5、最后检测:对照标准中的受损程度及其它方法进行检测结果评定。

    产品实拍

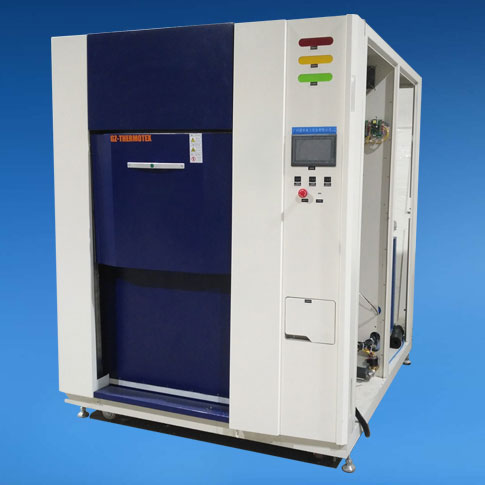

    冷热冲击试验箱

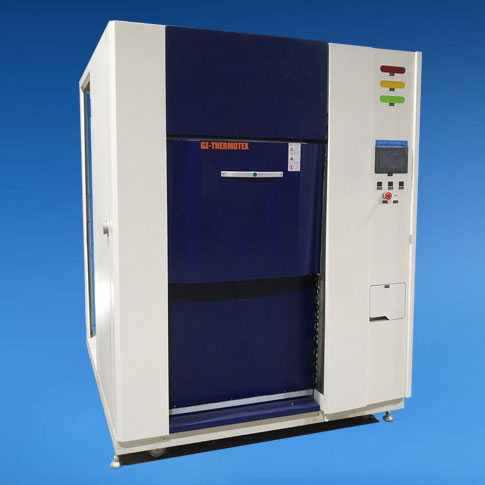

    高低温冲击试验箱

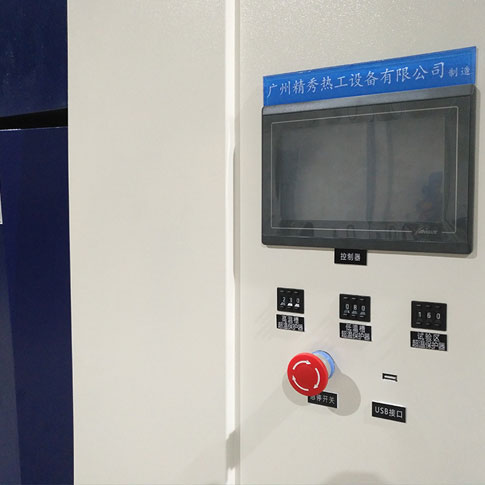

    冷热冲击试验箱现场实拍效果图
    温度冲击试验箱历史曲线图
