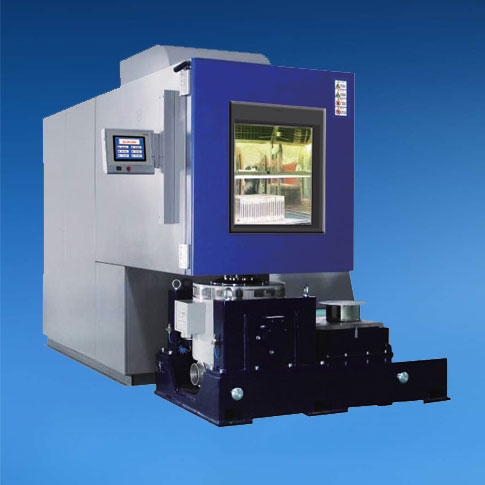

三综合试验箱

三综合试验箱适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在温度、湿度、振动、环境下、检验其各性能项指标。

全国服务热线: 132-4733-3419

精秀热工产品详情页 《产品详情介绍》

  • 三综合试验箱简介

    三综合试验箱是综合温度、湿度、振动三功能的试验箱。具有快速温变速率,提供温度、湿度和振动等的综合测试环境的功能。适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在综合的恶劣环境下检验其各项性能指标。

    产品用途:

    三综合试验箱主要为航天、航空、石油、化工、电子、通讯等科研及生产单位提供温湿度变化环境,同时可在试验箱内将电振动应力按规定的周期施加到试品上,供用户对整机(或部件)、电器、仪器、材料等作温湿度、振动综合应力筛选试验,以便考核试品的适应性或对试品的行为作出评价。与单一因素作用相比,更能真实地反映电工电子产品在运输和实际使用过程中对温湿度及振动复合环境变化的适应性,暴露产品的缺陷,是新产品研制、样机试验、产品合格鉴定试验全过程必不可少的重要试验手段。

    参照标准

    GB/T 10589-2008 低温试验箱技术条件
    GB/T 10592-2008 高低温试验箱技术条件
    GB/T 2423.1-2008 低温试验方法
    GB/T 2423.2-2008 高温试验方法
    GB/T 2423.3-2008 恒定湿热试验方法
    GB/T 2423.4-2008 交变湿热试验方法
    GB/T 2423.22-2008 温度变化速率试验方法
    GJB 150.3A-2009 高温试验方法
    GJB 150.4A-2009 低温试验方法
    GJB 150.9A-2009 湿热试验方法
    GJB 150.16A-2009 振动试验方法
    GJB 360B-2009 电子及电气元件试验方法
    JJF 1101-2003 环境试验设备温度、湿度校准规范
    GB/T 5170.2-2008 电工电子产品环境试验设备检验方法 温度试验设备
    GB/T 2423.10-2008 电工电子产品环境试验 第二部分: 试验方法 试验Fc和导则: 振动(正弦)
    GB/T 2423.11-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fd: 宽频带随机振动--一般要求
    GB/T 2423.12-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fda: 宽频带随机振动--高再现性
    GB/T 2423.13-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fdb: 宽频带随机振动中再现性
    GB/T 2423.14-2008 电工电子产品环境试验 第2部分: 试验方法 试验Fdc: 宽频带随机振动低再现性

    结构组成

    三综合试验箱由以下几部分构成:试验箱箱体,运动连接系统,控制系统,制冷/除湿系统,加热/加湿系统,风道系统等。

    振动技术指标


      型            号

    正弦激振力(N)

    随机激振力(N)

    频率范围 (Hz)

    动圈重量 (kg)

    最大加速度(m/s)

    最大位移(mm)

    最大速度(m/s)

    工作台面(mm)

    JX-SZ100

    1960

    1600

    3~2500

    2.0

    750

    25

    2

    ∫110

    JX-SZ200

    2940

    2400

    3~4000

    3.0

    1000

    25

    2

    ∫150

    JX-SZ300

    5880

    4700

    2~3500

    6

    1000

    51

    1.8

    ∫230

    JX-SZ400

    9800

    7850

    2~3000

    10

    1000

    51

    1.8

    ∫150

    JX-SZ500

    19600

    16000

    3~3000

    20

    700

    51

    2

    ∫320

    JX-SZ600

    29400

    24000

    2~2800

    30

    1000

    51

    2

    ∫370

    JX-SZ700

    39200

    39200

    2~2700

    40

    1000

    51

    2

    ∫370

    JX-SZ800

    49000

    49000

    2~2700

    50

    1000

    51

    2

    ∫445

    JX-SZ900

    58800

    58800

    2~2700

    60

    1000

    51

    2

    ∫445

    JX-SZ910

    68600

    68600

    2~2700

    70

    1000

    51

    2

    ∫445

    JX-SZ920

    78400

    78400

    2~2500

    80

    1000

    51

    2

    ∫480

    JX-SZ930

    98000

    98000

    2~2500

    100

    1000

    51

    2

    ∫550

    JX-SZ940

    156800

    156800

    2~2200

    160

    1000

    51

    2

    ∫590

    台面尺寸大小(自定)


      水平扩展平台型号

      台面尺寸(cm)

      台面重量(kg)

      频率上限(HZ)

      垂直扩展台面型号

      台面尺寸(cm)

      台面重量(kg)

      频率上限(HZ)

    JX-0303

    30×30×3

    12

    2000

    VT-0303

    直径30

    10

    2000

    JX-0404

    40×40×3

    16

    2000

    VT-0404

    直径40

    13

    2000

    JX-0505

    50×50×4

    30

    2000

    VT-0505

    直径50

    23

    2000

    JX-0606

    60×60×5

    50

    2000

    VT-0606

    直径60

    40

    2000

    JX-0808

    80×80×5

    80

    2000

    VT-0808

    直径80

    60

    1000

    JX-0909

    90×90×5

    115

    2000

    VT-0909

    90×90

    120

    1000

    JX-1010

    100×100×5

    130

    2000

    VT-1010

    100×100

    175

    1000

    部分非标准定制案例

    三综合试验箱 三综合试验箱


  • 主要技术指标

    产品名称 三综合试验箱
    产品型号 JX-SZ-E11 JX-SZ-E12
    标称容积 升/L 500 1000
    内箱尺寸 宽×深×高(mm) 750×750×900 1000×1000×1000
    外形尺寸 宽×深×高(mm) 980×1600×1750 1100×1800×1900
    性能指标 温度范围 A、-40℃~150℃  B、-70℃~150℃
    湿度范围 20%~98%RH
    温度波动度 ±0.5℃
    湿度波动度 ≤±2%RH
    温度均匀度 ≤±2.0℃
    温度偏差 ≤±2.0℃
    湿度偏差 -3-+2%R.H(75%R.H以上).±5%(75%R.H.以下)
    升温速率 可选速度范围:3℃/min-15℃/min(全程平均.-55-+80℃)
    降温速率 2、5、10、15、20℃/ Min
    振动频率 3~2500HZ;3~3000HZ;5~4500HZ;
    最大加速度 500m/s2;700 m/s2;1000m/s2;
    最大位移 25mm;51mm;
    台面尺寸 φ320mm;φ445mm;φ550mm;
    制冷方式 压缩机制冷
    冷却方式 风冷/水冷
    主要部件 控制系统 西门子可编程控制器+触摸屏+自主开发程序
    加热系统 全独立系统,高效不锈钢翅片管加热器
    制冷系统 德国谷轮半封闭压缩机
    循环系统 耐温低噪音空调型电机,多叶式离心风轮
    使用材料 外箱材质 优质碳素钢板,磷化静电喷塑处理
    内箱材质 国际标准SUS304#不锈钢板
    保温材质 硬质阻燃聚氨酯发泡
    密封材料 耐高低温环保型硅橡胶密封条
    电源电压 380±10% VAC,3L+N+G
    通讯接口 RS232通讯接口、USB数据接口、上位机操作软件(选配)
    标准配置 样品架1套、测试引线孔1个、硅胶塞1只
    自选配件 记录仪、远程控制软件、绝缘样品架、分体式操作器
    安全装置 漏电、短路、电机过热、加热器过热、加湿缺水、压缩机超压、过载、多重超温保护
    环境要求 环境温度:+5℃~35℃,相对湿度:≤85%RH,无强烈震动、电磁辐射,周围无粉尘及腐蚀性物质;
    供水温度:≤30℃,水压:0.1~0.3MPa,水质符合工业用水标准;
    说明:

    1、温度性能参数均在环境温度为25℃,工作室无负载条件下,按照GB/T5170.2-2008测试;
    2、可根据用户的具体要求定做非标型三综合高低温试验箱;
    3、本技术参数,如有变动恕不另行通知。

    性能参数

    1.具有极宽大的温湿度控制范围,可满足用户的各种需要。

    2.采用独特的平衡调温调湿方式,可获得安全、精确的温湿度环境。

    3.具有稳定、平衡的加热加湿性能,可进行高精度、高温度的温湿度控制。

    4.装备高精度智能化的温度调节器,温湿度采用彩色液晶触摸显示屏,可进行各种复杂的程序设定,程序设定采用对话方式,操作简单、迅速。

    5.制冷回路自动选择,自控装置具有随温度的设定值自动选择运转制冷回路的性能,实现高温度状态下的直接启动制冷,直接降温。

  • 三综合试验箱产品功能

    1、在同一箱体中模拟三个环境因素的综合测试环境。

    2、灵活性-试验箱可以与用户现有的振动设备相配合,也可以装配新的振动装置。

    3、多功能-可以作为单独的温度/湿度试验箱使用,使您的投资回报最大化。

    4、高性能,快温变率,可以进行产品的加速应力测试。

    5、接受订制设计,满足严格的用户需求条件。

    6、用户友好性控制设计,方便与用户其他设备配合使用。

    7、制冷系统新设计,保护压缩机,并确保试验箱运行中的制冷性能。同时制冷低能耗,节约成本。


    性能特点

    本产品摆脱了传统设计的高制造成本,高使用成本的特点。为客户创造使用经济性的最大化。它秉用“高效、节能、环保、健康”的设计理念,为用户制造的符合二十一世纪新特点的高性能产品,其产品总体设计合理,具有结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。

    试验箱采用变频制冷系统,能精确控制箱体內温度,使箱体内温度恒定,温度波动小,同时还能确保制冷系统吸、排气压力稳定,压缩机运行更稳定可靠。电子膨胀流量伺服。

    三综合试验箱性能

    1.工作室容积:500L/ 1000L / 1500L / 2000L

    2.工作室尺寸:W800×H800×D800(mm)/ 1000×1000×1000(mm)可定做

    3.温度范围:-70~+200℃ (最大)

    4.湿度范围:20~98%R.H(最大)

    5.温度波动度:±0.5℃

    6.温度偏差:±2℃

    7.升温速率:3~15℃/min

    8.降温速率:3~15℃/min

    9.主要环境: 振动、温度、湿度

    10.振动机缴振力:300kg.f~5000kg.f

    11.振动频率:2-----2000Hz

    12.最大振幅:25.4--- 51mm(p-p)

    我们的优势

    1、可非标准定制;

    2、重要零部件采用进口品牌;

    3、温度控制精度高度、性能稳定、安全可靠、使用寿命长;

    4、自有2000平方米厂房基地,拥有自主技术研发团队,厂家直销,性价比高;

    大型试验室可以做到-80℃,可根据您的需求定制,触摸屏自主开发,结合手机APP,可以实现功能的手机操作;

    冷热冲击试验箱温度可以达到-100℃,远远高于国标标准。工厂内有样品,欢迎您来工厂实地考察,加电测试;

    我们的制冷温度可以达到-160℃,高于国家标准。降温速率10℃-25℃/分钟,使产品更环保高效、节能降噪。大大降低使用和维护成本。
