多种规格，供您选择
我们的全自动风量及压力量测装置，是一款基于AMCA-210标准的专业风量测试台。它专为满足各类风机与散热设备的精准性能评估而设计，实现风量与压力参数的全自动、高精度测量。
本装置广泛应用于散热风扇、交流/直流风扇、微型风机、高转速风机、压电风扇、电脑CPU轴流风扇、鼓风机及离心风机等多种设备的测试。同时，它也是流体力学研究的理想工具，能够在各种风速条件下进行实验室风量测试，为您提供精确可靠的气动性能数据。
得益于全自动化的测量流程，该设备极大地提升了测试效率与结果的一致性，是研发、品质控制和性能验证领域的得力助手。
设备可完成各种风扇、风机的风量、风压、转速、阻抗测试，生成 PQ 曲线、SRC 曲线、RQ 曲线，满足全面性能评估。
了解风量测试台的核心测量技术和工作原理
风量测试台主要采用压差式风洞测量风量，采用多个流量喷嘴组合测试，喷嘴采用气缸自动封堵方式，喷嘴前后配有均流网装置，采用多喷嘴组合方式测量空气流量。
单个喷嘴流量：QN=Cd×Un×An
多个喷嘴组合的流量：QT=∑QN
根据以下标准设计制造：
采用多个流量喷嘴组合测试，覆盖更宽的流量范围，确保测试精度
喷嘴采用气缸自动封堵方式，实现自动化控制，提高测试效率
喷嘴前后配有均流网装置，确保气流均匀稳定，提高测量精度
各型号技术参数一览表
| 型号 | JX-WT4 | JX-WT60 | JX-WT250 | JX-WT600 | JX-WT1000 |
|---|---|---|---|---|---|
| 标准 | AMCA210-07 | ||||
| 流量CFM | 0.02~4.0 | 1.0~95 | 2.4~330 | 2.5~619 | 2.5~1120 |
| 压力mmAq | 0~200 | 0~200 | 0~200 | 0~200 | 0~200 |
| 最大测试物开口mm | 200mm×200mm | 200mm×200mm | 300mm×300mm | 600mm×600mm | 600mm×600mm |
| 热传测试段RQ试验 | - | - | 选配 | - | - |
| 高静压阻流阀 | - | - | 内含 | - | - |
| 多风扇测试模组 | - | - | 选配 | - | - |
| PWM讯号发生器 | - | - | 内含 | - | - |
| 轴向力及扭阻力测量 | - | - | 选配 | - | - |
| 长宽高mm | 1600×900×1600 | 1820×1000×1700 | 1820×1100×1750 | 1800×1200×1895 | 2450×1400×2100 |
| 用电负荷 | AC220V/50Hz, 0.75kW | AC220V/50Hz, 1.5kW | AC220V/50Hz, 2.2kW | AC380V/50Hz, 3kW | AC380V/50Hz, 4kW |
为超越标准的风机，提供超越标准的测试
满足从微型到大型风机的多样化测试需求，应用范围更广，为不同规格的风机提供精准测试。
静压测试能力高达10000Pa，专攻同行无法覆盖的高端市场，解决高静压风机测试难题。
转速支持高达20万转/分钟，解决超高速风机的测试难题，满足尖端科技需求。
PWM控制器与高转速采集模块自研，精度媲美台湾瑞领，电气抗干扰设计强，确保小信号测试稳定。
从集成电路到软件系统全程自控，非组装厂模式，能快速响应客户特殊需求，突破行业供应链限制。
服务华为、中兴、AMD、安克创新、OPPO、西安交大等头部企业与院校，验证设备可靠性与品牌信任度。

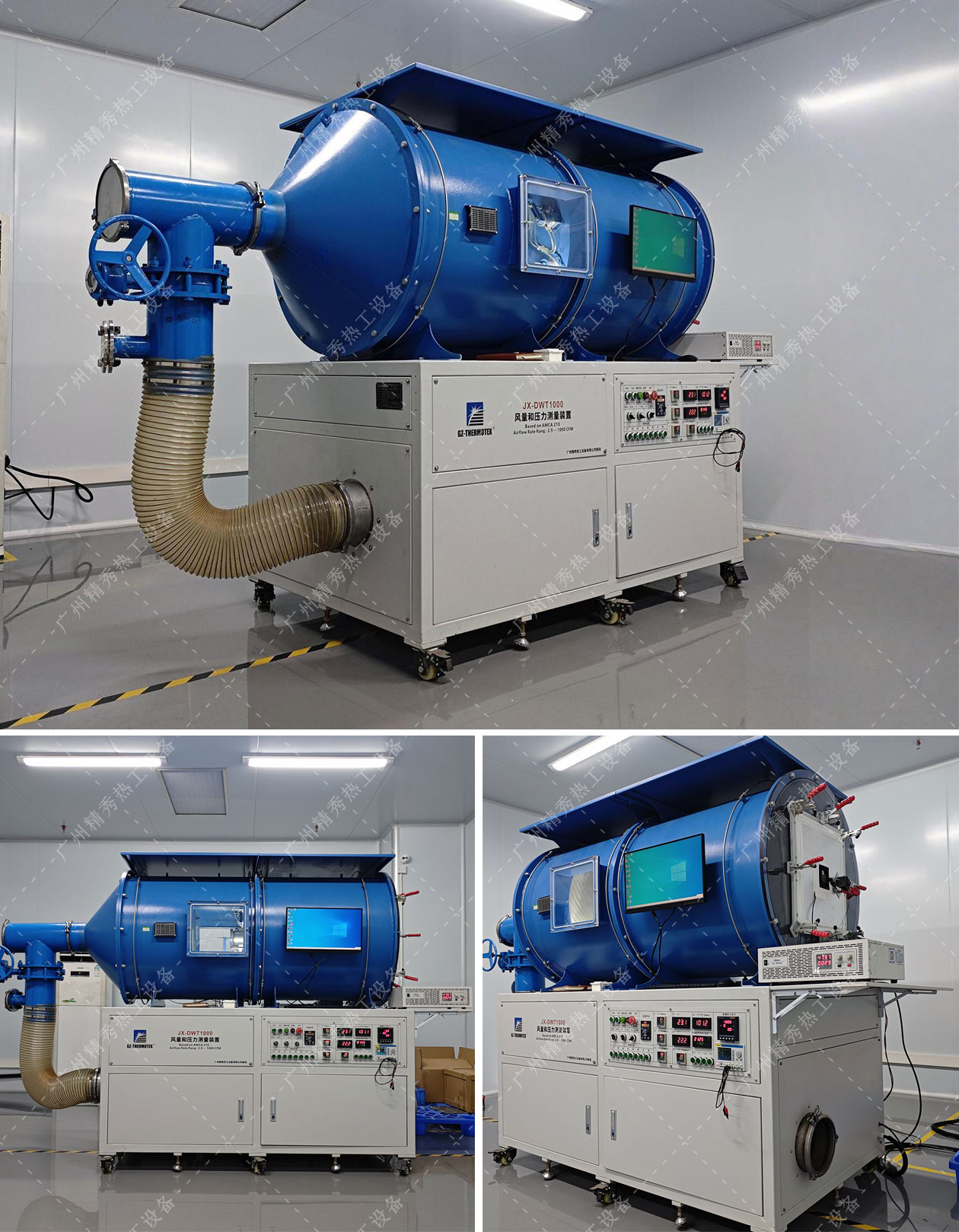

真实展示产品细节与工艺
系统阻抗测试、服务器热测试、流量测试
我们服务的知名企业与机构
呈现展会精彩场景，彰显品牌魅力
