三厢式高低温冲击试验箱

产品简介 高低温冲击试验箱系统结构可分为高温槽(预热区)、低温槽(预冷区)、测试槽(室温区)三部份,采用独立槽区风路切换方式可将低温槽、高温槽的冷热量或者室温空气导

全国服务热线: 132-4733-3419(微信同号)
  • 产品简介

    高低温冲击试验箱系统结构可分为高温槽(预热区)、低温槽(预冷区)、测试槽(室温区)三部份,采用独立槽区风路切换方式可将低温槽、高温槽的冷热量或者室温空气导入测试槽,使测试槽的试验样品能够在低温、高温、室温环境之间快速转换,试验过程试验样品不移动。本试验箱适用于考核整机产品、元器件、零部件、材料等经受温度急剧变化的能力,该温度冲击试验藉以在最短时间内评估试验样品因热胀冷缩所引起的化学变化或物理伤害,能够了解试验样品一次或连续多次因温度变化而带来的影响。影响温度变化试验的主要参数为温度变化范围的高温和低温温度值、试验样品在高温和低温下的保持时间、以及试验的循环次数等因素。冷热冲击试验箱是金属、塑料、橡胶、电子等材料行业必备的测试设备。


    三箱冷热冲击试验箱

    工作原理

    高低温冲击试验箱内置低温区、高温区、试验区三个部分,三个区分别独立,三个箱体间通过风门切换不需移动试验产品,冲击常温时,通过鼓风机,把环境温度导入试验空间,排除试验空间热量或冷量,同时高低温槽风门关闭,冲击低温时,高温和常温槽风门关闭,低温槽与试验箱相通,瞬间把预存冷量导入试验箱,冲击高温时,低温和常温槽风门关闭,高温槽与试验箱相通,瞬间把预存热量导入试验箱从而达到温度快速交变的目的。


    三箱冷热冲击试验箱工作原理图

    技术参数

    高低温冲击试验箱
    型号 标准系列
    TST70W65 TST00W65 TST200W55 TST300W55
    标称容积 70 110 200 300
    试验方式 气动风门切换2温室或3温室方式
    性能 高温室 预热上限温度 (+200℃)
    升温速率*1 (+70℃→+200℃≤20min)
    低温室 预冷下限温度 预冷下限温度:-75℃
    降温速率*1 (+70℃→-150℃≤80min)
    试验室 温度偏差 ±2.0℃
    高温冲击范围 (+70℃→+150℃)
    低温冲击范围 (-10℃→-55℃)
    温度恢复时间*2 ≤5min*3
    试样篮高低温室转换时间 ≤10s
    试样搁架承载能力 30kg
    试样重量 7.5kg 7.5kg 10kg 10kg
    样品篮有效内部尺寸mm W 410 650 650 970
    H 460 460 460 460
    D 370 370 670 670
    外部尺寸mm W 1470 1710 1710 2030
    H 1850 1850 1850 1850
    D 1870 1870 1870 1870
    使用环境 温度:5~35℃,相对湿度:≤85%RH,大气压力:86~106KPa
    材料 外壳材料 双面镀锌钢板,表面喷塑处理
    顶盖材料 不锈钢板SUS304
    绝热材料 硬质聚氨脂+玻璃纤维棉
    试验箱构成 高温室 加热器 镍铬合金电热丝式加热器
    风机 高温、环境温度暴露时公用离心风机,预热压轴流风机
    低温室 加热器、冷却器 镍铬合金电热丝式加热器,翅片式冷却器,蓄冷器
    风机 离心风机
    驱动装置 气动气缸 样品篮驱动用
    空气压缩机 提供驱动气动风门的压缩空气(选购件)
    制冷机组 制冷方式 机械压缩二元复叠制冷(水冷)
    制冷压缩机 半密封压缩机
    制冷剂 R404a/R23
    冷凝仪 不锈钢焊板式换热器
    控制器 显示器 7"800*400点阵TFT彩色LCD显示屏
    运行方式 定值方式
    设定方式 触摸式(电压)
    设定范围 根据设备的工作温度范围调整(上限+5℃,下限-5℃)
    试验室:冲击上限+220℃,冲击下限:-80℃
    显示分辨率 时间:0.1min;温度:0.1℃
    输入 热电偶
    控制方式 抗积分饱和PID,BTC配合调温控制方式
    电源 AC380V±10% 50HZ±10% 三相四线+保护地线
    功率(kW) 36 38 40 42
    重量(kg) 1400 1450 1500 1550
    冷却循环水 水温:≤30;水压:0.4~0.7MPa;
    压缩空气 0.4~0.7MPa
    标准配置 试验箱状态表示灯,引线孔(φ50或φ100)1个,累时器1个,脚轮6个,调整脚4个
    选购附件 空气压缩机,引线孔胶塞
    安全装置 漏电保护器,箱内超温保护器,风机过热保护器,压缩机超压,压缩机过热保护,样品超温保护,却相机相序保护

    满足试验标准

    GB/T2423.1﹣2001 试验A:低温试验方法

    GB/T2423.2﹣2001 试验B:高温试验方法

    GB/T2423.22﹣2001 试验N:温度变化试验方法

    GJB150.3A-2009 高温试验

    GJB150.4A-2009 低温试验

    GJB150.5A-2009 温度冲击试验

    产品实拍

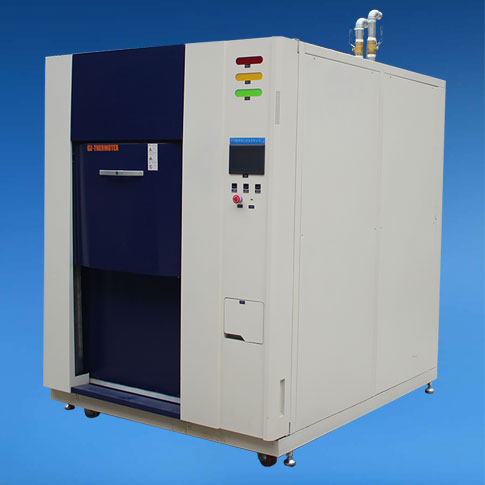

    冷热冲击试验箱
    高低温冲击试验箱

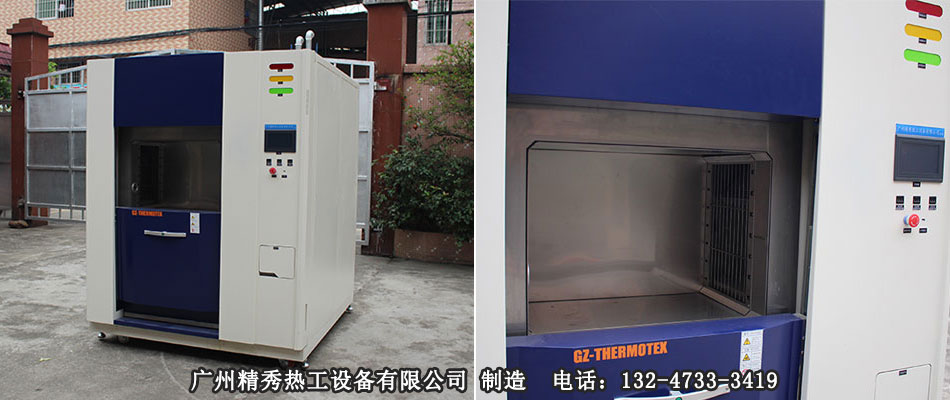

    冷热冲击试验箱现场实拍效果图
    温度冲击试验箱历史曲线图
